力传感器接线方式有几种 安装时要注意什么

在工业自动化、机械制造、航空航天等领域，力传感器作为精准测量力的核心元件，其接线方式与安装规范直接影响测量精度与设备稳定性。然而，面对复杂的接线规则与严苛的安装要求，许多从业者常因操作不当导致传感器性能下降甚至损坏。本文将系统梳理力传感器的接线方式，并深度解析安装过程中的关键注意事项，助力用户实现高效、精准的力测量。

一、力传感器接线方式全解析

力传感器的接线方式需根据其输出信号类型、供电需求及应用场景综合选择，常见类型包括两线制、三线制、四线制及特殊接口设计。

1. 两线制接线：极简设计，适用特定场景

两线制接线将电源正极与信号线合并为一根导线，另一根导线连接电源负极并作为信号回路。这种设计结构简单，但存在显著局限性：传感器需持续消耗电能以维持信号传输，且信号易受电源波动干扰，仅适用于短距离、低精度测量场景，如简易压力监测系统。

2. 三线制接线：平衡精度与成本

三线制在两线制基础上增加独立接地线，将电源回路与信号回路分离。这种设计有效降低电源噪声对信号的影响，提升测量稳定性，同时保持较低的布线成本。三线制广泛应用于工业称重、液压系统压力监测等中等精度需求场景。

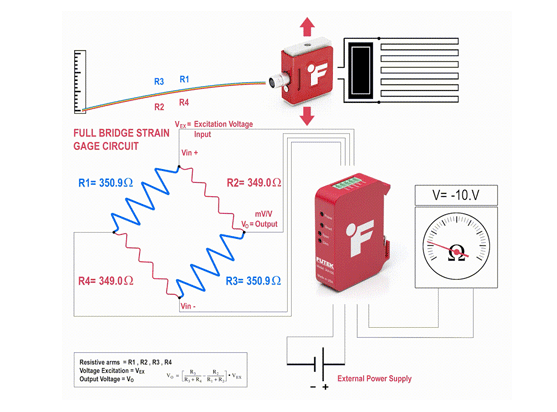

3. 四线制接线：高精度测量的首选

四线制传感器配备独立电源输入端与信号输出端，彻底隔离供电电路与测量电路。其优势在于：消除导线电阻对测量结果的影响，支持长距离传输；信号输出端可配置电压或电流模式，适配多种数据采集系统。四线制常见于航空航天结构应力测试、精密机械加工力反馈等高精度领域。

4. 特殊接口设计：应对复杂需求

部分力传感器采用定制化接口，如集成温度补偿模块、多通道信号输出或无线传输功能。此类传感器需严格遵循制造商提供的接线图，确保各功能模块正确连接。例如，某些多轴力传感器需通过专用连接器实现多维度力信号同步采集。

二、力传感器安装关键注意事项

正确的安装方式是保障传感器性能的核心，需从环境适配、机械固定、电气连接三方面综合考量。

1. 环境适配：规避干扰源

温度控制：避免将传感器安装于热源附近或阳光直射区域，防止材料热膨胀导致测量误差。

湿度管理：在潮湿环境中，需选用密封型传感器或加装防护罩，防止内部电路短路。

电磁屏蔽：远离强磁场设备（如电机、变压器），或采用屏蔽电缆减少电磁干扰。

2. 机械固定：确保受力方向精准

受力点对齐：传感器安装面需与被测力方向垂直，避免偏载或侧向力导致弹性体变形。

刚性支撑：使用高强度支架固定传感器，防止振动或冲击引发测量波动。例如，在风洞实验中，传感器需通过刚性夹具固定于测试段，以准确捕捉气流对模型的冲击力。

水平校准：多传感器协同测量时，需通过激光水平仪调整安装面，确保各传感器处于同一基准平面。

3. 电气连接：保障信号完整性

线缆选择：根据传输距离选用屏蔽电缆，短距离传输可选用普通多芯线，长距离或强干扰环境需采用双绞屏蔽线。

接地规范：信号地与电源地需独立连接，避免地环路干扰。例如，在汽车底盘力测试中，传感器信号地需与车载ECU地隔离，防止发动机噪声耦合至测量信号。

接头处理：焊接接头需采用无铅焊锡，并涂抹绝缘胶防止氧化；压接接头需使用专用端子，确保接触电阻稳定。

三、总结与延伸问答

力传感器的接线方式与安装规范是保障测量精度的基石。从两线制的极简设计到四线制的高精度隔离，从环境适配到机械固定，每一环节均需严格遵循技术规范。未来，随着物联网技术的发展，力传感器将向智能化、无线化方向演进，但基础的接线与安装原理仍将是从业者需掌握的核心技能。

延伸问答

Q1：四线制传感器能否直接替换三线制传感器？

A：不可直接替换。四线制传感器需独立供电与信号传输，若接入三线制系统，需额外配置信号隔离模块或改用兼容接口的传感器。

Q2：传感器安装后出现零点漂移，可能是什么原因？

A：可能原因包括：安装面未调平导致弹性体预应力、环境温度变化引发材料形变、电缆接地不良引入干扰。需逐一排查并重新校准。

Q3：如何判断传感器接线是否正确？

A：可通过以下步骤验证：检查电源极性是否与标识一致；使用万用表测量信号线与接地线间电压，确认无短路或断路；通电后观察数据采集系统显示值是否在合理范围内。

Q4：多传感器并联使用时需注意什么？

A：需确保各传感器量程、灵敏度一致；信号线需采用同轴电缆或双绞线减少串扰；并联后需重新标定系统总精度，避免单个传感器误差累积。

Q5：传感器长期闲置后再次使用前需做什么准备？

A：需进行外观检查（线缆破损、接头氧化）、功能测试（零点与量程校准）、环境适应性测试（模拟工作温度与湿度条件），确保传感器性能恢复至最佳状态。
