核心要点摘要：动态压力测量面临频响限制、环境干扰、信号失真等核心挑战。本文系统分析高频脉动、温度突变等工况下的技术难点，并提出传感器选型、安装优化及信号处理的全套解决方案。

动态压力测量为何误差率居高不下？

在航空发动机测试中，动态压力测量的平均误差可达静态工况的5-8倍。某型燃气轮机的实测数据显示，在500Hz压力脉动下，传统传感器的幅值误差达12%，相位滞后达15°，严重影响气动性能分析。主要技术瓶颈包括：

1. 频响特性不足：传感器自振频率与被测频段重叠
2. 温度交叉敏感：瞬态热冲击导致灵敏度漂移（典型值0.5%/℃）

3. 安装共振干扰：管路振动引入附加噪声（信噪比降低20dB）




技术分析：动态测量的三大核心挑战

高频压力脉动的捕获难题

频响特性要求：

• 截止频率应≥5倍被测最高频率（ISO 9300标准）
• 谐振频率需避开主要能量频段（建议保持1.5倍间距）

典型失效案例：

• 液压系统压力冲击（上升时间<1ms）测量时，普通传感器上升沿畸变达30%
• 内燃机缸压测量中，10kHz以上高频成分丢失导致燃烧分析误差

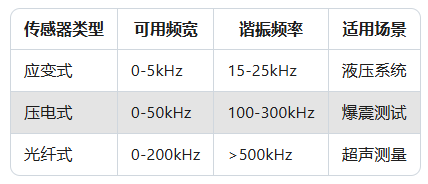

动态性能对比表

瞬态热冲击的补偿困境

1. 热漂移机制：

   • 敏感元件温度系数（0.02-0.1%/℃）
   • 结构热应力（不锈钢壳体膨胀系数17ppm/℃）

2. 严苛工况案例：

   • 航天器再入阶段：表面温度变化率＞100℃/s
   • 汽车涡轮增压器：排气脉动伴随600℃热循环

机械振动耦合干扰

主要传播路径：

1. 安装基座振动→传感器本体共振
2. 压力导管振动→流体压力波动叠加
3. 电缆抖动→压电材料电荷泄漏

量化数据：

• 1g机械振动可产生0.2%FS的虚假压力信号
• 导管长度每增加10cm，谐振频率下降15%

解决方案：从硬件到算法的系统优化

传感器选型技术规范

1. 频带匹配原则：

   • 脉动压力：选择谐振频率≥10倍工作频率
   • 冲击压力：上升时间≤1/5被测信号上升时间

2. 耐温设计要点：

   • ＞300℃环境：采用水冷式结构
   • 快速变温：选择热膨胀匹配型弹性体

3. 抗振设计策略：

   • 质量块阻尼结构（阻尼比0.6-0.7）
   • 隔离膜片设计（衰减振动传递＞20dB）

安装优化方案

管路连接规范：

• 导管内径与传感器孔径比≤1.5:1
• 导管长度＜50mm（对10kHz信号）
• 采用脉冲阻尼器抑制水锤效应

机械隔离措施：

1. 弹性支架（固有频率＜50Hz）
2. 防振电缆固定（间距＜15cm）

3. 密封隔振腔（插入损耗＞30dB）




信号处理关键技术

动态补偿算法：

1. 频响校正：基于伯德图的逆滤波处理
2. 温度补偿：建立三维温度-压力-输出模型
3. 振动消除：加速度计辅助的主动降噪

数据采集要求：

• 采样率≥10倍传感器谐振频率
• 抗混叠滤波器衰减斜率≥60dB/oct
• 同步采集振动、温度等多物理量

典型应用场景突破案例

航空发动机燃烧室监测

技术突破：

• 采用共面设计的压阻式传感器，谐振频率提升至150kHz
• 集成微型热电偶实现μs级温度补偿
• 动态压力测量不确定度降至0.8%

高铁气动噪声研究

解决方案：

1. 表面嵌入式光纤传感器（频响200kHz）
2. 边界层湍流信号分离算法
3. 多传感器阵列相位校准技术

通过系统化的技术创新，现代动态压力测量已将典型误差从5-10%压缩至1-2%。随着MEMS技术和人工智能算法的融合，新一代智能传感器正推动动态测量进入微误差时代。
