扭矩传感器测量误差大？原因分析与解决办法

在工业自动化、汽车测试、风电设备等高精度场景中，扭矩传感器的测量误差直接影响设备性能与产品质量。例如，某风电齿轮箱因传感器信号失真导致功率输出异常，某汽车测试台架因应变片脱粘引发动力系统误判……这些案例揭示了误差控制的紧迫性。本文将从技术机理出发，系统解析误差成因并提供解决方案。

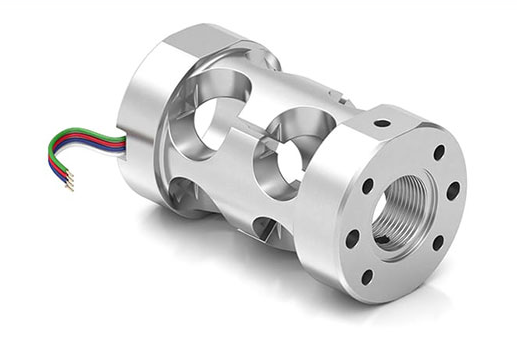

一、安装误差：机械应力引发的系统性偏差

问题表现：传感器安装时若轴向/径向受力不均，或联轴器连接过紧/过松，会导致测量值波动、零点漂移。例如，某数控机床传感器因安装孔位偏差，轴线偏移引发误差。

技术机理：应变片对机械应力高度敏感，非对称受力会改变其电阻特性，破坏电桥平衡。柔性联轴器可缓冲轴向冲击，但刚性连接易传递振动，加剧误差累积。

解决方案：

使用激光对中仪确保传感器与传动轴同轴度；

采用梅花形弹性联轴器替代刚性连接；

按厂家推荐力矩紧固螺栓，避免过载。

二、温度效应：材料特性变化的隐形杀手

问题表现：低温导致应变片电阻下降，高温引发热膨胀系数失配，均会造成输出信号漂移。

技术机理：应变片的电阻温度系数（TKC）与零点温度系数（TK0）共同作用，导致特性曲线斜率偏移与平移。例如，温度变化时，灵敏度偏差与零点偏差相互叠加，加剧测量不确定性。

解决方案：

选择带温度补偿的数字式传感器；

在恒温环境中使用，或增加隔热层；

定期进行温度校准，修正补偿参数。

三、电磁干扰：信号传输的噪声污染

问题表现：工业现场变频器、大功率电机产生的强电磁场，通过未屏蔽的信号线耦合至传感器，导致输出信号跳变。例如，某风力发电机组传感器因靠近高压电缆，输出呈周期性波动。

技术机理：电磁干扰通过电容耦合、电感耦合途径侵入信号回路，破坏差分信号的共模抑制能力。屏蔽电缆的单端接地可形成法拉第笼效应，有效抑制外部噪声。

解决方案：

使用双绞屏蔽电缆，确保屏蔽层单端接地；

信号线与动力线间距保持一定距离，避免平行布线；

采用RS485等差分信号输出协议，提升抗干扰阈值。

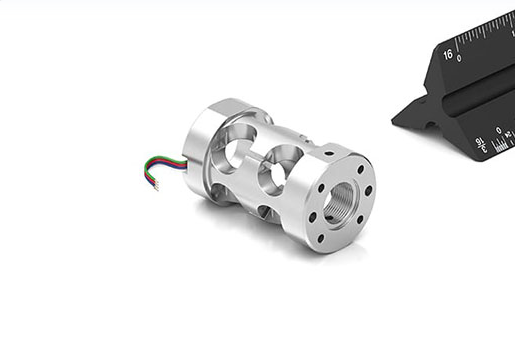

四、超量程使用：材料疲劳的临界风险

问题表现：长期超载导致应变片与基体材料脱粘，瞬间冲击扭矩引发弹性元件塑性变形。

技术机理：应变片的弹性极限与屈服强度决定其量程上限。超过极限扭矩后，材料内部晶格结构发生不可逆改变，导致灵敏度永久衰减。

解决方案：

选择量程略大于实际需求的传感器（安全系数）；

增加弹性联轴器等缓冲装置，吸收冲击扭矩；

避免频繁过载，定期检查应变片粘接状态。

五、老化失效：时间累积的精度衰减

问题表现：长期使用后，应变片胶水老化、机械结构松动导致零点漂移、灵敏度下降。例如，某船舶推进系统传感器因未定期校准，测量误差随使用年限线性增长。

技术机理：胶水的蠕变特性与金属疲劳效应共同作用，使应变片与弹性体的界面应力分布改变，引发输出信号失真。

解决方案：

每半年进行静态校准，检查零点漂移与满量程误差；

选择陶瓷应变片等长寿命元件；

长期不使用时，存放在干燥、无振动环境中。

总结

扭矩传感器测量误差的控制需从安装工艺、环境管理、信号处理、量程选择、维护周期五大维度综合施策。通过激光对中、温度补偿、屏蔽设计、安全系数设定、定期校准等技术手段，可显著提升测量可靠性。在实际应用中，需结合工况特点建立三级维护体系：每日外观检查、每月简易校准、每年专业标定，形成闭环管理。

问答环节

Q1：如何判断扭矩传感器是否需要校准？

A1：当实测值与标准值偏差超过传感器精度等级一定倍数，或无负载时输出信号波动超范围，或同一扭矩多次测量差异超阈值时，需立即校准。

Q2：电磁干扰导致信号跳变，如何快速定位问题？

A2：使用示波器观察信号波形，若存在高频杂波，检查信号线屏蔽层是否单端接地；若波形周期性失真，排查附近强电磁源（如变频器、高压电缆）。

Q3：温度补偿传感器的工作原理是什么？

A3：温度补偿传感器内置热敏电阻或数字温度传感器，实时监测环境温度，通过算法修正应变片电阻变化与热膨胀效应，消除温度对输出信号的影响。

Q4：超量程使用后，传感器能否恢复精度？

A4：若未超过极限扭矩，短暂超载后可通过重新标定恢复精度；若超过破坏扭矩导致机械损伤，则需更换传感器。

Q5：柔性联轴器与刚性联轴器如何选择？

A5：柔性联轴器适用于存在轴向/径向偏移的场景，可缓冲振动与冲击；刚性联轴器适用于高精度同轴传动，但需确保严格对中。
