扭矩传感器信号处理 放大与滤波电路的设计要点

在工业自动化、机器人关节控制及航空发动机监测等场景中，扭矩传感器作为机械系统与电子系统的关键接口，其信号处理质量直接影响测量精度。然而，传感器输出的微弱电信号易受电磁干扰、温漂及电路噪声的影响，导致信号失真。本文聚焦放大与滤波电路的设计要点，通过系统性分析信号特性、电路拓扑及抗干扰策略，为工程师提供可落地的技术方案。

一、信号特性与处理需求：从噪声源到信噪比瓶颈

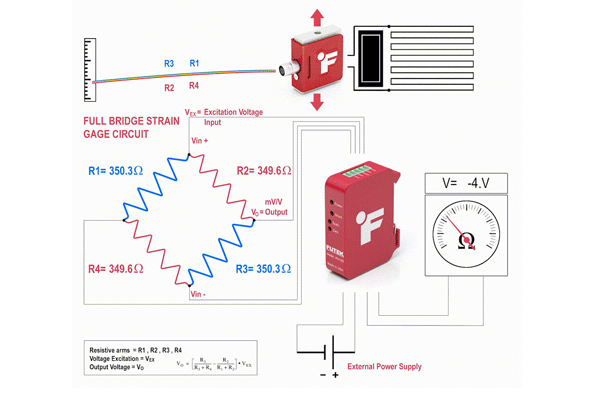

扭矩传感器输出的原始信号通常为毫伏级电压或微安级电流，其频谱覆盖直流至数十千赫兹范围。实际应用中，三类噪声成为主要干扰源：

电磁干扰：电机启停、电力电子设备切换产生的脉冲噪声，频谱覆盖MHz级高频段；

热噪声：传感器材料与电路元件的热运动产生的随机噪声，与带宽成正比；

工频干扰：市电频率及其谐波（如50Hz、150Hz）通过空间耦合或电源线传导进入信号路径。

若未进行有效信号调理，原始信号的信噪比可能低于20dB，导致后续ADC采样出现量化误差甚至饱和。因此，放大与滤波电路需实现两大核心功能：将信号幅度提升至ADC量程的70%-90%，同时将噪声功率密度抑制至信号功率的1/10以下。

二、放大电路设计：从运放选型到反馈网络优化

1. 运放选型准则

噪声性能：选择输入电压噪声密度低于5nV/√Hz、电流噪声密度低于0.5fA/√Hz的运放，例如某些低噪声CMOS运放；

压摆率：针对动态扭矩测量场景，需确保压摆率大于信号最大变化率的1.5倍；

共模抑制比：在存在地环路或强共模干扰的环境中，CMRR需高于100dB。

2. 反馈网络设计

增益分配：采用两级放大结构，第一级实现10-50倍增益以提升信噪比，第二级实现剩余增益并驱动负载；

频率补偿：在反馈电阻旁并联补偿电容，消除运放相位裕度不足导致的振荡风险；

零点漂移抑制：通过斩波稳零技术或自校准运放，将输入失调电压漂移控制在0.1μV/℃以内。

三、滤波电路设计：从拓扑选择到参数整定

1. 滤波器类型匹配

低通滤波器：针对高频电磁干扰，截止频率设置为信号最高频率的1.5-2倍，采用二阶Sallen-Key结构以实现40dB/十倍频的衰减斜率；

带通滤波器：在动态扭矩测量中，通过中心频率匹配信号主频，带宽设置为信号频谱宽度的1.2-1.5倍；

抗混叠滤波器：在ADC前端部署，截止频率严格低于采样率的一半，防止频谱折叠。

2. 元件参数优化

电容选型：优先使用NP0或C0G材质电容，其温度系数低于30ppm/℃，避免滤波特性随温度漂移；

电阻精度：反馈电阻采用0.1%精度金属膜电阻，确保滤波器截止频率误差小于5%；

布局优化：将滤波电容靠近运放输入引脚放置，缩短走线长度以减少寄生电感。

四、抗干扰策略：从电源设计到电磁兼容

1. 电源完整性设计

线性稳压器：在运放电源端部署低压差线性稳压器，将电源噪声抑制至10μV以下；

去耦电容网络：采用“大电容+小电容”组合，例如10μF钽电容并联0.1μF陶瓷电容，覆盖从10Hz到100MHz的噪声频段。

2. 电磁屏蔽与接地

屏蔽层设计：在信号传输线外层包裹铜箔屏蔽层，接地端采用单点接地以避免地环路；

差分信号传输：将单端信号转换为差分信号，通过共模抑制比消除共模干扰。

五、常见问题与解决方案

Q1：放大电路出现自激振荡如何解决？

A1：检查运放相位裕度，在反馈电阻旁并联补偿电容；缩短信号走线长度，避免形成寄生振荡回路。

Q2：滤波器截止频率偏移如何修正？

A2：重新核算电容与电阻的标称值，考虑元件容差；使用网络分析仪实测频率响应，调整元件参数。

Q3：动态扭矩信号出现延迟如何优化？

A3：选用更高压摆率的运放，缩短滤波器阶数；在软件层面采用预测滤波算法补偿信号延迟。

Q4：多通道扭矩信号同步性差如何解决？

A4：采用同一时钟源驱动多路ADC，在硬件层面部署触发同步电路；在软件层面实施时间戳对齐。

Q5：低温环境下信号漂移如何抑制？

A5：选用低温漂系数的电阻与电容，在电路中部署温度补偿电路；对传感器进行低温标定，建立漂移补偿模型。

本文总结

扭矩传感器信号处理的核心在于通过放大电路提升信号幅度、通过滤波电路抑制噪声干扰，最终实现高精度扭矩测量。设计过程中需综合考虑运放选型、反馈网络优化、滤波器拓扑匹配及抗干扰策略，确保系统在动态、强干扰环境下仍能保持稳定性能。工程师需通过仿真与实验迭代，逐步优化电路参数，最终实现信号处理电路与传感器特性的深度耦合。
