扭矩传感器校准流程：标准扭矩源使用规范

在工业自动化与精密制造领域，扭矩传感器的测量精度直接影响设备运行的稳定性与安全性。从汽车发动机的功率测试到风力发电机组的传动监控，扭矩数据的准确性是保障系统性能的核心要素。然而，传感器在长期使用中易受温度变化、机械磨损等因素影响，导致测量值偏离真实值。如何通过标准扭矩源实现科学校准，成为解决这一问题的关键。

一、校准痛点：误差累积与溯源难题

问题表现

某风电企业曾因扭矩传感器示值偏差导致齿轮箱过载，引发传动轴断裂事故。调查发现，传感器在运行两年后线性度误差从初始的0.3%扩大至1.2%，而校准记录显示此前仅依赖简易扭矩扳手进行“经验式”校准，缺乏标准扭矩源的溯源支撑。

深层原因

环境干扰：温度每升高10℃，应变片电阻变化约0.4%，导致输出信号漂移；

安装偏心：轴系对中误差超过0.1mm时，弯矩干扰可达额定扭矩的2%；

溯源断层：非标准扭矩源施加的力值无法追溯至国家基准，校准结果可信度低。

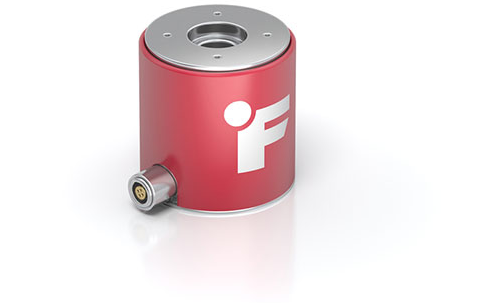

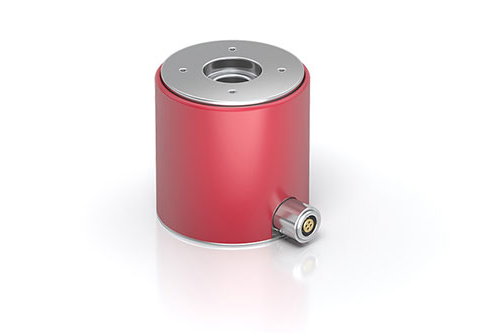

二、标准扭矩源：校准体系的基石

技术原理

标准扭矩源通过杠杆放大、液压传递或电机加载等方式生成已知扭矩，其不确定度需控制在被校传感器的1/3以下。例如，0.5级传感器（误差限±0.5%）应使用0.1级标准源（误差限±0.1%）进行校准。

三、校准流程：从环境控制到误差修正

1. 环境预处理

温度控制：校准室温度稳定在23℃±1℃，相对湿度≤65%；

隔振处理：采用空气弹簧隔振台，隔离频率≤5Hz的振动干扰。

2. 机械安装规范

同轴度校准：使用激光对中仪确保传感器轴线与标准扭矩源轴线偏差≤0.02mm；

止口定位：法兰式传感器需保证定位面接触面积≥80%，避免偏载。

3. 扭矩施加与数据采集

阶梯加载法：按量程的0%、25%、50%、75%、100%分步施加扭矩，每个点稳定3分钟后记录输出；

动态校准补充：对需模拟实际工况的传感器，施加正弦波扭矩（频率0.1-10Hz），同步采集输入输出信号。

4. 误差分析与修正

线性度计算：通过最小二乘法拟合校准曲线，计算最大偏差与量程的比值；

滞后修正：比较加载与卸载过程的输出差异，生成补偿表嵌入传感器固件。

四、典型场景：风电齿轮箱传感器校准

案例背景

某2MW风电机组主传动链扭矩传感器量程为100kN·m，使用三年后输出波动达±1.5%。

校准步骤

拆卸传感器并运输至计量实验室；

安装于液压标准扭矩装置，采用红外测温仪监控环境温度；

施加0-100kN·m阶梯扭矩，同步采集标准源示值与传感器输出（电压/电流）；

发现50kN·m点线性误差达1.2%，通过固件更新修正系数至0.998；

复校后误差降至±0.3%，出具溯源至国家基准的校准证书。

问答列表

Q1：标准扭矩源的精度如何选择？

A：应高于被校传感器1-2个等级，例如校准0.5级传感器需使用0.1级标准源。

Q2：校准周期多久合适？

A：建议每年至少一次，高强度使用场景可缩短至半年。

Q3：动态校准与静态校准的区别？

A：静态校准在稳态扭矩下进行，动态校准模拟变载荷工况，适用于振动环境传感器。

Q4：校准环境温度波动超标怎么办？

A：暂停校准，待温度稳定至规定范围后重新开始，避免热膨胀导致安装偏心。

Q5：传感器输出异常波动可能由什么引起？

A：常见原因包括应变片脱胶、信号线接触不良、标准扭矩源液压系统泄漏。

本文总结

标准扭矩源是扭矩传感器校准的核心工具，其精度、稳定性和溯源性直接决定校准结果的可信度。通过严格控制环境条件、规范机械安装、采用阶梯加载法及动态补偿技术，可有效修正传感器误差，延长设备使用寿命。对于关键应用场景，建议结合第三方计量机构进行周期性溯源校准，构建完整的测量质量保证体系。
