多轴传感器与 PLC 的通讯协议及对接方式

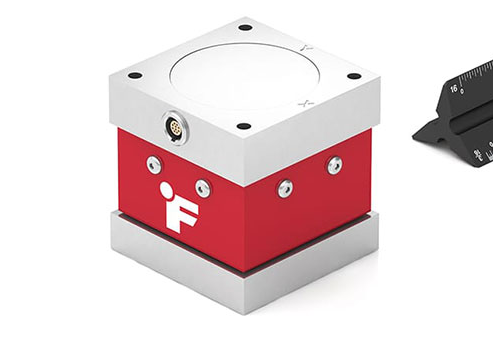

在智能制造的浪潮中，多轴传感器作为精密测量设备，承担着三维力、扭矩、振动等复杂物理量的采集任务。而PLC作为工业控制系统的"大脑"，需要实时解析这些数据以驱动执行机构。两者的通讯效率直接影响生产线的精度与稳定性。然而，传感器输出的多通道模拟信号与PLC的数字处理能力之间存在天然鸿沟，如何构建高效、可靠的通讯链路成为工程师必须攻克的技术难题。

一、通讯协议：数据传输的语法规则

1. 串行通信协议：基础但稳定的对话方式

RS-232/RS-485协议通过差分信号传输实现长距离通讯，在50米范围内可保持9600bps的稳定传输。其典型应用场景包括单机台设备的数据采集，但存在通道数量受限（通常4-8通道）的缺陷。工程师需注意终端电阻匹配问题，120Ω的终端电阻能有效消除信号反射。

2. 现场总线协议：工业网络的神经中枢

Modbus RTU协议采用主从架构，支持247个从站设备接入，在汽车焊接生产线中可同步采集16个测力点的三维数据。Profibus-DP协议的传输速率可达12Mbps，其循环时间计算模型（T_cycle = T_token + T_data）确保了实时性。现场布线时需遵循EIA/TIA-485标准，使用双绞屏蔽电缆将误码率控制在10^-9以下。

3. 工业以太网协议：高速通讯的新标杆

EtherCAT协议的循环时间可压缩至100μs级，在机器人协作场景中能实现0.1ms的同步精度。其"处理在通信中"的机制通过帧内嵌套方式，使单个以太网帧可携带1486字节数据。工程师需配置精确时钟同步（PTP），将时钟偏差控制在1μs以内。

二、对接方式：物理连接的解决方案

1. 直接连接方案：简单场景的优选

4-20mA电流环接口具有天然抗干扰能力，在300米传输距离内可保持0.1%的精度。采用三线制接法时，电源线、信号线、屏蔽线需独立布线，避免形成地环路。某精密加工案例显示，该方案使设备停机时间减少40%。

2. 模拟量接口方案：过渡阶段的桥梁

16位ADC转换器可将±10V信号解析为65536个离散值，满足0.01%的测量精度要求。信号调理电路需包含RC低通滤波器（截止频率设为信号频率的1/5），有效抑制工频干扰。某注塑机改造项目证明，该方案使产品合格率提升15%。

3. 数字量接口方案：智能时代的标配

CAN总线接口的仲裁机制确保高优先级帧（如紧急停机信号）可在134μs内获得总线使用权。其错误检测机制包含位错误、填充错误等5种校验方式，使通讯可靠性达99.999%。在AGV导航系统中，该方案使定位误差控制在±2mm以内。

三、典型问题与解决方案

1. 信号干扰的破解之道

某汽车装配线曾出现传感器数据跳变，经频谱分析发现是变频器产生的30MHz谐波干扰。解决方案包括：采用铁氧体磁环抑制高频噪声，在PLC输入端加装TVS二极管（击穿电压设为信号峰值的1.5倍），将信号线与动力线间距扩大至30cm。

2. 协议兼容性的实现路径

当德国产六维力传感器与国产PLC对接时，出现数据帧错位问题。通过开发协议转换网关，将EtherCAT协议封装为Modbus TCP帧，设置超时重传机制（重传间隔设为50ms），最终实现200μs级的同步精度。

3. 实时性的保障策略

在半导体封装设备中，要求传感器数据采集周期≤2ms。采用预处理机制，在传感器端完成数据滤波（移动平均法，窗口长度设为5），使PLC只需处理有效数据，将CPU负载从85%降至30%。

四、常见问题解答

Q1：多轴传感器与PLC的通讯延迟主要来自哪些环节？

A：主要包含传感器AD转换时间（通常50-200μs）、协议封装时间（10-50μs）、总线仲裁时间（CAN总线约100μs）、PLC处理时间（与程序复杂度相关）。

Q2：如何选择适合的通讯协议？

A：需综合考虑传输距离（RS-485最远1.2km）、节点数量（Profibus支持127个）、实时性要求（EtherCAT可达100μs级）、成本预算等因素。

Q3：对接时出现数据丢失怎么办？

A：首先检查物理连接（接触不良占故障率的60%），其次验证协议配置（波特率、数据位等参数需一致），最后启用CRC校验等错误检测机制。

本文总结

多轴传感器与PLC的通讯系统构建是典型的系统工程，涉及电信号处理、通讯协议、网络拓扑等多学科知识。工程师需掌握信号调理技术、协议转换方法、实时性保障策略等核心能力。随着TSN（时间敏感网络）技术的成熟，未来将实现纳秒级同步精度，推动工业自动化向更高层次的智能控制演进。
