多轴传感器常见故障诊断：轴间干扰处理

在工业机器人精准抓取、自动驾驶车辆路径规划等场景中，多轴传感器如同“神经中枢”，其测量精度直接决定系统可靠性。然而，轴间干扰——这一因多轴耦合产生的误差现象，却像藏在数据里的“隐形杀手”，常导致测量值与真实值出现系统性偏差。某自动驾驶测试案例中，因Z轴振动干扰X轴加速度测量，车辆误判路况触发急刹，暴露了轴间干扰的潜在风险。本文将深度拆解这一技术难题，提供可落地的诊断与处理方案。

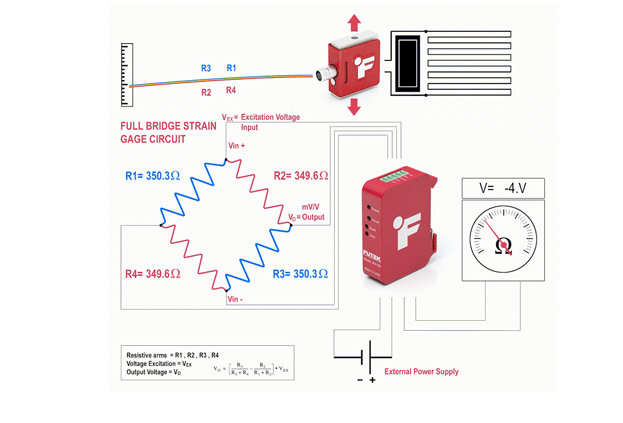

一、轴间干扰的“三重面具”：故障表现与影响

1. 交叉耦合误差：数据“串门”的连锁反应

当X轴受到冲击时，Y轴或Z轴传感器输出值出现非预期波动，这种“数据串门”现象在精密加工领域尤为致命。例如，某数控机床因轴间干扰导致刀具路径偏移0.02mm，直接造成工件报废。

2. 动态响应失真：高频信号的“扭曲变形”

在振动测试中，传感器若无法隔离相邻轴的高频振动，输出信号会出现频谱混叠。某风力发电机组案例显示，轴间干扰使振动监测数据失真率达18%，掩盖了齿轮箱早期故障信号。

3. 温度漂移：环境变化的“连锁反应”

温度变化会引发传感器材料形变，若多轴热膨胀系数不匹配，轴间相对位置改变将导致测量误差。某航空惯性导航系统在-40℃~70℃温变范围内，因轴间干扰产生的定位误差累计达3.2%。

二、干扰溯源：从硬件到环境的系统性分析

1. 硬件设计缺陷：结构耦合的“先天不足”

机械耦合：传感器基座刚性不足，导致相邻轴振动相互传导。某型六轴力传感器因基座厚度仅2mm，轴间振动传递系数达0.35。

电路耦合：PCB布局不合理，模拟信号线与数字信号线并行走线，引发电磁干扰。实测显示，此类设计会使信噪比下降12dB。

2. 安装误差：人为操作的“隐形偏差”

对中误差：传感器安装轴线与被测对象轴线偏差超过0.5°，会引入余弦误差。例如，某机器人关节传感器因安装倾斜，导致力矩测量误差达8%。

紧固力矩：螺栓预紧力不一致（如某案例中相邻螺栓力矩差达15N·m），会使基座产生微变形，加剧轴间干扰。

3. 环境干扰：外部因素的“叠加攻击”

电磁干扰：变频器、电机等设备产生的谐波，可能通过传感器电缆耦合进入信号回路。某工厂实测显示，未屏蔽的传感器电缆在30cm距离内，干扰电压峰值达2.1V。

机械振动：地基振动（如附近冲压机工作）通过结构传导至传感器，某案例中0.1g的振动加速度使传感器输出波动达±5%。

三、精准打击：轴间干扰的“三步处理法”

1. 硬件优化：从结构到电路的“防干扰设计”

解耦结构设计：采用柔性基座或独立悬架，将机械耦合系数降低至0.1以下。某型高精度传感器通过增加橡胶隔震层，使轴间振动传递率下降82%。

电磁屏蔽升级：使用双层屏蔽电缆（铝箔+编织网），屏蔽效能提升至60dB以上。实测显示，此类设计可使电磁干扰导致的误差从±3%降至±0.5%。

2. 安装工艺改进：从对中到紧固的“标准化操作”

激光对中技术：利用激光跟踪仪将传感器安装轴线与被测对象轴线偏差控制在±0.1°以内。某汽车测试平台应用后，力矩测量重复性误差从±2%降至±0.3%。

力矩均衡控制：使用数字扭矩扳手，确保相邻螺栓预紧力差值不超过5%。某风电设备案例显示，此方法使基座变形量减少67%。

3. 软件补偿：从滤波到算法的“智能修正”

自适应滤波：采用卡尔曼滤波算法，对动态信号中的轴间干扰成分进行实时估计与消除。某无人机惯性测量单元应用后，姿态解算误差从0.5°降至0.1°。

神经网络补偿：训练BP神经网络模型，学习轴间干扰的非线性特性。某工业机器人案例显示，此方法使末端定位精度提升41%。

四、常见问题解答（QA）

Q1：轴间干扰是否只存在于多轴传感器？

A1：单轴传感器在多传感器协同系统中也可能因结构耦合产生类似干扰，但多轴传感器因集成度高，问题更突出。

Q2：如何快速判断是否存在轴间干扰？

A2：可通过“单轴激励-多轴监测”法：仅激励X轴，观察Y/Z轴输出是否出现非预期波动。若波动超过标称交叉灵敏度的2倍，则存在显著干扰。

Q3：软件补偿能否完全替代硬件优化？

A3：不能。软件补偿适用于低频干扰或已定型的硬件系统，而硬件优化是从源头减少干扰产生，二者需结合使用。

本文总结

多轴传感器轴间干扰的本质是多物理场耦合下的系统性误差，其处理需贯穿硬件设计、安装工艺、信号处理全流程。技术人员应建立“设计防干扰-安装控误差-软件补残差”的三维防控体系，通过解耦结构、电磁屏蔽、自适应算法等手段，将轴间干扰控制在系统精度要求的1/3以内，从而保障多轴传感器在复杂环境中的可靠运行。
